Kısa cevap

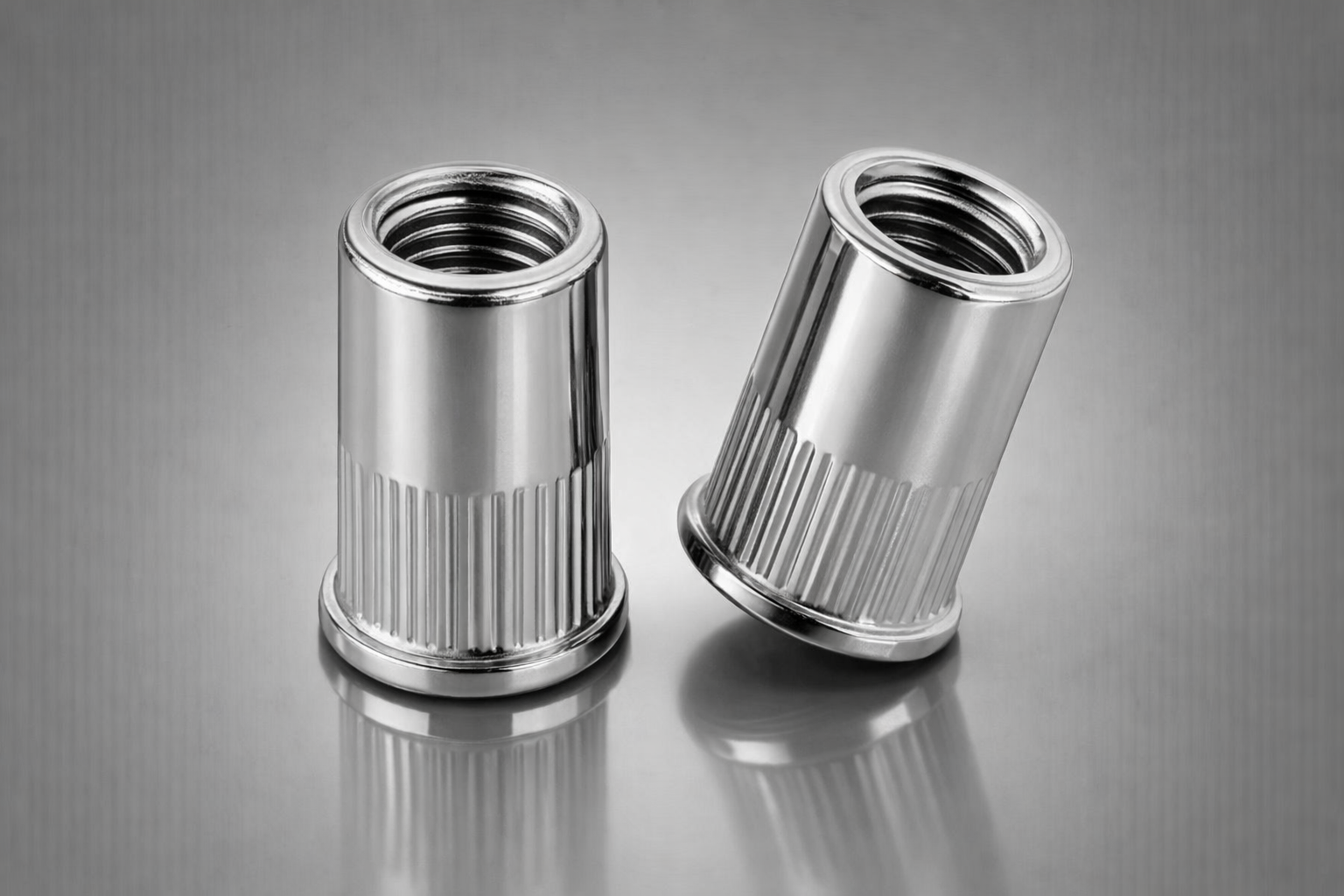

Flanş kafa yuvarlak somun perçin, geniş ve düz kafalı, yuvarlak gövdeli iç dişli bir perçindir. Geniş kafa, yükü delik çevresinde daha büyük bir alana dağıttığı için ince sac, alüminyum, plastik ve kompozit malzemelerde tercih edilir. Yuvarlak delikte kullanılır; M8 için tipik delik çapı 11,0 mm'dir.
Bir bakışta
- Kafa
- Geniş flanş, düz alt yüzey
- Gövde
- Yuvarlak, düz ya da tırtıllı
- Delik
- Yuvarlak, matkapla
- Güçlü yanı
- Yüzeyden itme dayanımı, yük dağıtımı
- Uç tipi
- Açık uç veya kapalı uç
- Ölçü
- M3 – M12
Flanş kafanın farkı ne?
Somun perçinin bağlantı kuvveti iki yüzden gelir: sacın arkasında şişen bilezik ve sacın önünde duran kafa. Bilezik perçinin dışarı çıkmasını, kafa ise içeri itilmesini engeller. Flanş kafalı modelde kafanın çapı, gövde çapının yaklaşık 1,5 katıdır ve kalınlığı 1 – 1,5 mm arasındadır. Bu genişlik iki şey kazandırır.
Birincisi, montaj sırasında oluşan sıkma kuvveti delik kenarına yığılmaz, geniş bir halkaya yayılır. İnce sacın çökmesi, plastiğin çatlaması ya da kompozit panelin katmanlarının ayrılması bu sayede önlenir. İkincisi, perçine karşı taraftan gelen itme kuvveti de aynı geniş alanda karşılanır. Vida sıkılırken ya da bağlanan parça üzerine yük geldiğinde perçinin deliğin içinden geçme riski azalır.
Bedeli ise yüzeyde kalan çıkıntıdır. Flanşın kalınlığı kadar bir yükselti oluşur; üzerine bağlanacak parça bu yükseltiye göre boşluk bırakacak şekilde tasarlanmalı ya da flanş çapında bir havşa veya boşaltma yapılmalıdır.
Hangi malzemelerde flanş kafa tercih edilmeli?
| Taşıyıcı malzeme | Neden flanş kafa? | Ek öneri |
|---|---|---|
| İnce çelik sac (0,5 – 1,0 mm) | Delik çevresinin çökmesini önler | Kısa kavrama boyu seçin |
| Alüminyum sac ve profil | Yumuşak malzemede kafa gömülmez | Alüminyum veya paslanmaz perçin, galvanik uyum |
| Plastik (ABS, PP, PA) | Sıkma kuvveti çatlak oluşturmaz | Düşük strok, tırtıllı gövde |
| Fiberglas ve kompozit | Katman ayrılmasını sınırlar | Delik kenarını keskin bırakmayın |
| Alüminyum kompozit panel | İki ince yüzeyi birlikte sıkıştırır | Panel kalınlığı toplam olarak ölçülür |
| Kontrplak ve MDF | Yumuşak yüzeyde tutunma sağlar | Özel ahşap tipi perçinler de değerlendirilebilir |
Hangi modelin uygun olduğundan emin değil misiniz?
Malzemeyi, kalınlığı, diş ölçüsünü ve adedi yazın; uygun tipi ve fiyatı aynı iş günü içinde bildirelim.
Ölçü ve delik çapı tablosu
Flanş kafa ve ince kafa modellerde gövde çapı ile delik çapı çoğunlukla aynıdır; fark kafa geometrisindedir. Bu sayede aynı delik şablonuyla iki model arasında geçiş yapılabilir.
| Diş | Delik çapı (mm) | Kafa çapı (mm) | Kafa kalınlığı (mm) | Tipik boy aralığı (mm) |
|---|---|---|---|---|
| M3 | 5,0 | ≈ 7,0 | ≈ 0,8 | 9 – 11 |
| M4 | 6,0 | ≈ 9,0 | ≈ 1,0 | 10 – 13 |
| M5 | 7,0 | ≈ 10,0 | ≈ 1,0 | 11 – 15 |
| M6 | 9,0 | ≈ 12,0 | ≈ 1,5 | 13 – 18 |
| M8 | 11,0 | ≈ 15,0 | ≈ 1,5 | 15 – 20 |
| M10 | 13,0 | ≈ 17,0 | ≈ 2,0 | 17 – 23 |
| M12 | 16,0 | ≈ 20,0 | ≈ 2,0 | 22 – 27 |
Değerler yaygın üretici kataloglarından derlenmiş tipik ölçülerdir. Kesin delik ve kavrama aralığı için kullanılan ürünün kataloğu esas alınmalıdır.
Açık uç mu, kapalı uç mu?
Somun perçinlerin çoğu açık uçludur; yani dişli bölüm arkaya doğru açıktır ve uzun bir vida perçinin içinden geçebilir. Kapalı uçlu modellerde ise gövdenin sonu kapalıdır. Bu farkın iki pratik sonucu var.
- Sızdırmazlık: Kapalı uç, deliğin arkasından su, toz ya da gaz geçişini engeller. Araç gövdesi, dış mekân kabini, soğutma dolabı ve su deposu gibi yerlerde bu önemlidir.
- Vida boyu: Kapalı uçta vida, dişli bölümün sonuna dayanır. Vida boyu hesaplanırken bu sınır dikkate alınmalıdır; aksi hâlde vida sıkılırken perçini deliğin içinden itebilir.
Kapalı uçlu perçinler daha uzundur ve arkada daha fazla boşluk ister. Kutu profilde ya da kapalı bir kasada iç derinliği önceden kontrol etmek gerekir.
Tabanca seçimi ve ayarı
Somun perçin tabancaları iki şekilde ayarlanır: strok ile, yani milin ne kadar geri çekileceğini sınırlayarak, ya da basınç ile, yani uygulanacak kuvveti sınırlayarak. Strok ayarı tekrarlanabilir sonuç verir ve aynı sac kalınlığında seri montajda tercih edilir. Basınç ayarı ise farklı kalınlıklarda aynı perçini kullanırken daha esnektir.
| Tabanca tipi | Uygun ölçü | Kullanım |
|---|---|---|
| El tipi, kısa kollu | M3 – M6 (alüminyum, çelik) | Servis, tamir, düşük adet |
| El tipi, uzun kollu | M4 – M10 (çelik) | Atölye, orta adet |
| Akülü | M3 – M10 (paslanmaz dahil) | Saha montajı, orta ve yüksek adet |
| Pnömatik-hidrolik | M3 – M12 | Seri üretim hattı |
Paslanmaz çelik perçinler aynı ölçüdeki çelik perçine göre belirgin şekilde daha fazla çekme kuvveti ister.
Dayanım: dönme, itme ve çekme
Üretici kataloglarında somun perçin için üç dayanım değeri verilir. Çekme dayanımı, perçinin sacın arkasından ön yüze doğru çekilip çıkarılması için gereken kuvvettir; arka bilezik bu kuvveti karşılar. İtme dayanımı, perçinin önden arkaya doğru itilmesine karşı direncidir; bu değeri flanş kafa belirler ve flanşlı modellerde belirgin şekilde yüksektir. Dönme torku ise vidanın sıkılması sırasında perçinin delik içinde dönmeye başladığı değerdir.
Bu değerler, sacın malzemesine ve kalınlığına göre değişir. Aynı M6 perçin 2 mm çelik sacta, 1 mm alüminyum saca göre çok daha yüksek değerler verir. Taşıyıcı bir bağlantı tasarlanıyorsa katalog değerlerinin gerçek malzemede numune montajla doğrulanması en sağlıklı yoldur.
Dönme torkunu yükseltmenin iki yolu vardır: gövdesi tırtıllı perçin kullanmak ya da flanş kafa tam altıgen modele geçmek.
Uygulama örnekleri
- Treyler ve kasa üstü: Alüminyum yan panellere aksesuar ve bağlama halkası montajı.
- Güneş enerjisi konstrüksiyonları: İnce cidarlı alüminyum profillere klemens bağlantısı.
- Tekne ve karavan: Fiberglas gövdeye donanım takmak; kapalı uçlu model su geçişini de önler.
- Makine muhafazaları: Sık açılan kapaklarda sökülüp takılabilir vida bağlantısı.
- Plastik cihaz kasaları: Enjeksiyon parçaya sonradan metal diş eklemek.
Flanş kafa somun perçin montajı
- 1 Malzemeyi ve kalınlığı belirleyinTaşıyıcı malzemenin türünü ve delinecek cidarın kalınlığını ölçün; kavrama aralığına uygun boyu seçin.
- 2 Deliği açın ve temizleyinTablodaki çapta dik bir delik açın, çapağı alın. Plastik ve kompozitte keskin olmayan, yeni bir uç kullanın.
- 3 Mili ve nozulu takınTabancaya perçinin diş ölçüsündeki mili ve flanş çapına uygun nozulu takın.
- 4 Ayarı yapınÖnce hurda bir parçada deneme montajı yapın. Strok veya basıncı, perçin dönmeyecek ama diş bozulmayacak şekilde ayarlayın.
- 5 Montajı tamamlayınPerçini mile vidalayıp deliğe yerleştirin, tabancayı dik tutarak çekin ve mili geri çevirerek çıkarın.
- 6 Vidayı kontrol edinUygun boyda bir vidayı elle takıp perçinin dönmediğini doğrulayın.
